本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。

產品執行標準

本產品按照中華人民共和國國家標準GB/T9330-2008標準進行生產。

使用特性

• 交流額定電壓：U0/U 450/750V
• 最高工作溫度：聚氯乙烯（聚乙烯）絕緣不超過70℃；交聯聚乙烯絕緣90℃；
• 最低環境溫度：固定敷設-40℃，非固定-15℃。
• 電纜安裝敷設溫度應不低于0℃。
• 電纜允許彎曲半徑：非鎧裝電纜和屏蔽軟電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。

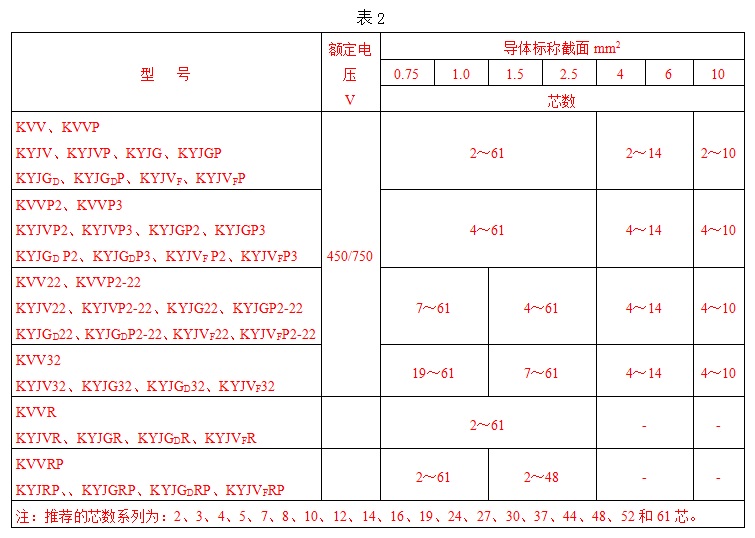

電纜規格

絕緣線芯識別：

絕緣線芯識別采用：顏色識別、數字識別、標志線識別等方式

• 用顏色識別，5芯及以下電纜的絕緣線芯采用顏色標志時，其優先選用顏色和色序?yàn)椋?

兩芯：無優先選用顏色；

三芯：黃/綠色、淺藍色、棕色；或淺藍色、黑色、棕色；

四芯：黃/綠色、淺藍色、黑色、棕色；或淺藍色、黑色、棕色、黑色或棕色；

五芯：黃/綠色、淺藍色、黑色、棕色、黑色或棕色；或淺藍色、黑色、棕色、黑色或棕色、黑色或棕色；

• 用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同，優先選用顏色絕緣為黑色，數字為白色。
• 標志線識別，在特定的情況下，允許采用標志線識別，即在電纜成纜線芯由兩種顏色的線芯組成，其中一根做為標志線，在成纜線芯中每層中放置一根標志線，其他線芯按順時針進行識別，標志線一般為較醒目的黃色，其他線芯為黑色或淺藍色。

主要技術指標

1.20℃時導體直流電阻符合GB/T3965

2.絕緣電阻及絕緣標稱厚度符合表3規定

3.成品電纜經受工頻交流3.0kV/5min電壓試驗不擊穿。

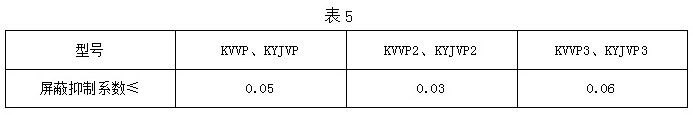

4.屏蔽型控制電纜屏蔽抑制系數

5.對于阻燃型電纜，其阻燃等級要求符合GB/T19666-2005的規定，并通過GB/T18380-2001規定的相應阻燃等級的火焰條件下的燃燒試驗，客戶沒有提出阻燃等級要求的按C類阻燃電纜生產

6.對于耐火型電纜，其耐火等級要求符合GB/T19666-2005的規定，并通過GB/T19216-2003規定的相應耐火等級的火焰條件下的電纜的線路完整性燃燒試驗，客戶沒有提出耐火等級要求的按B類耐火電纜生產

7.對于無鹵低煙型電纜，其無鹵性能符合GB/T17650-1998規定的要求，低煙性能符合GB/T17651-1997規定的要求。

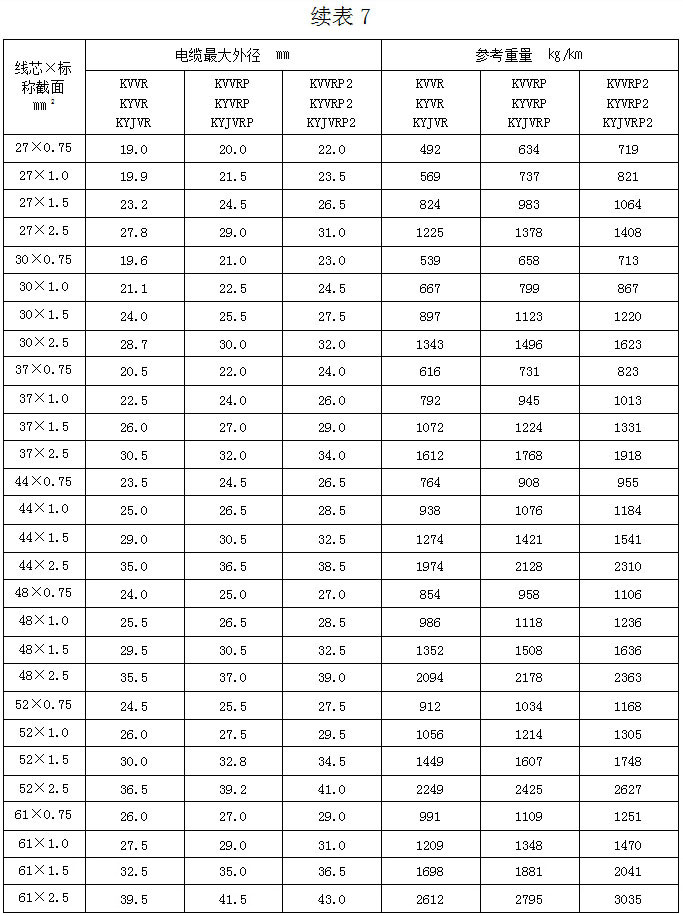

典型產品電纜結構參數（參考值）

二、塑料絕緣計算機電纜

產品結構示意圖

產品簡介

塑料絕緣計算機電纜分聚氯乙烯絕緣、聚乙烯絕緣、交聯聚乙烯絕緣，適用于額定電壓300/500V及以下防干擾性能要求較高的電子精密儀器，檢測儀器、儀表的連接，在高頻場合下更能顯示出其優越信號傳輸與抗電磁干擾的性能，產品廣泛應用于電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統、自動化控制系統。

產品執行標準

本產品按照標準TICW/06-2009進行生產

三、使用特性

• 1．交流額定電壓：U0/U 300/500KV
• 2．最高工作溫度：聚氯乙烯絕緣及聚乙烯絕緣不超過70℃，交聯聚乙烯絕緣90℃
• 3．最低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
• 4．電纜安裝敷設溫度應不低于0℃。
• 5．電纜允許彎曲半徑：非鎧裝電纜最小為電纜外徑的6倍，銅帶屏蔽及鋼帶鎧裝電纜最小為電纜外徑的12倍

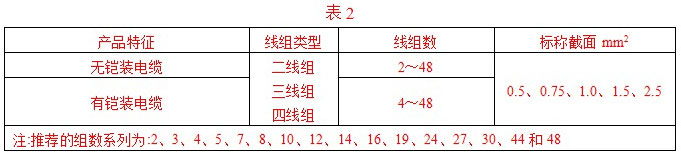

電纜的規格由線組（對絞組或三線組）數×線組×導體標稱截面組成，如：4×2×1.0，電纜的具體規格應符合表2的規定。

絕緣線芯及線組識別：

計算機電纜的纜芯由不同顏色的線對組或三線組（以下統稱為線組）絞合而成，其絕緣線芯和線組的識別采用：顏色識別+標志色帶識別、顏色識別+數字識別等方式

• 用顏色識別+標志色帶識別，所有線組由兩色（對絞組）或三色（三線組）絞合而成，在每組線組中加一根規定顏色的標志色帶（線）來對線組識別。
• 顏色識別+數字識別，所有線組由兩色（對絞組）或三色（三線組）絞合而成，以線組為單位在絕緣線芯上按自然數順序印上1、2、3……進行識別。

技術性能：

• 導體直流電阻:符合GB/T3956標準規定
• 絕緣電阻

• 工作電容

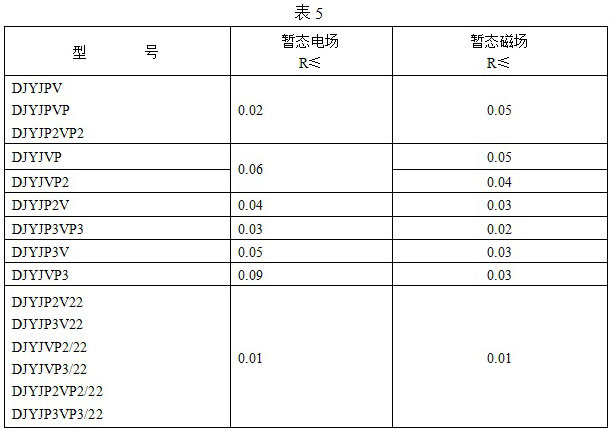

• 屏蔽性能

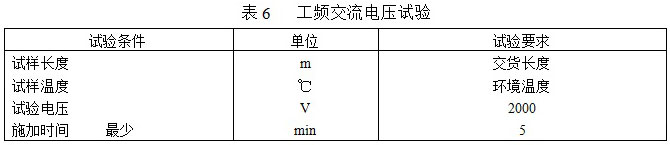

• 電纜應能經受表6規定的工頻交流電壓試驗，不擊穿。

• 對于阻燃型電纜，其阻燃等級要求符合GB/T19666-2005的規定，并通過GB/T18380-2001規定的相應阻燃等級的火焰條件下的燃燒試驗，客戶沒有提出阻燃等級要求的按C類阻燃電纜生產
• 對于耐火型電纜，其耐火等級要求符合GB/T19666-2005的規定，并通過GB/T19216-2003規定的相應耐火等級的火焰條件下的電纜的線路完整性燃燒試驗，客戶沒有提出耐火等級要求的按B類耐火電纜生產
• 對于無鹵低煙型電纜，其無鹵性能符合GB/T17650-1998規定的要求，低煙性能符合GB/T17651-1997規定的要求。
