產品結構示意圖

本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
產品執行標準
本產品按照中華人民共和國國家標準GB/T9330-2008標準進行生產。
使用特性
交流額定電壓：U0/U 450/750V
最高工作溫度：聚氯乙烯（聚乙烯）絕緣不超過70℃；交聯聚乙烯絕緣90℃；
最低環境溫度：固定敷設-40℃，非固定-15℃。
電纜安裝敷設溫度應不低于0℃。
電纜允許彎曲半徑：非鎧裝電纜和屏蔽軟電纜最小為電纜外徑的6倍；銅帶屏蔽或鋼帶鎧裝電纜最小為電纜外徑的12倍。

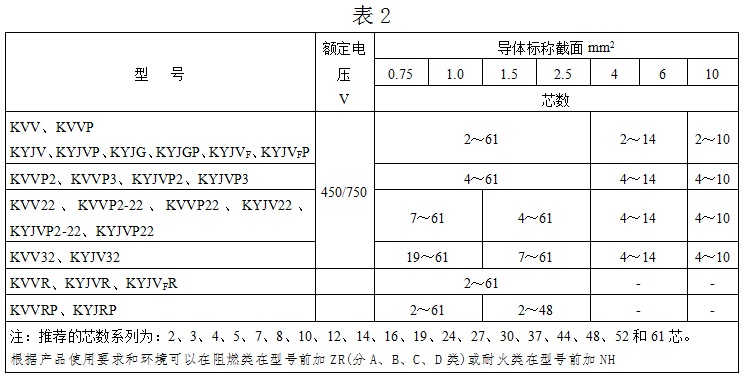

2、電纜規格

絕緣線芯識別：

絕緣線芯識別采用：顏色識別、數字識別、標志線識別等方式

用顏色識別，5芯及以下電纜的絕緣線芯采用顏色標志時，其優先選用顏色和色序為：

兩芯：無優先選用顏色；

三芯：黃/綠色、淺藍色、棕色；或淺藍色、黑色、棕色；

四芯：黃/綠色、淺藍色、黑色、棕色；或淺藍色、黑色、棕色、黑色或棕色；

五芯：黃/綠色、淺藍色、黑色、棕色、黑色或棕色；或淺藍色、黑色、棕色、黑色或棕色、黑色或棕色；

用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同，優先選用顏色絕緣為黑色，數字為白色。

標志線識別，在特定的情況下，允許采用標志線識別，即在電纜成纜線芯由兩種顏色的線芯組成，其中一根做為標志線，在成纜線芯中每層中放置一根標志線，其他線芯按順時針進行識別，標志線一般為較醒目的黃色，其他線芯為黑色或淺藍色。

主要技術指標

1、20℃時導體直流電阻符合GB/T3965

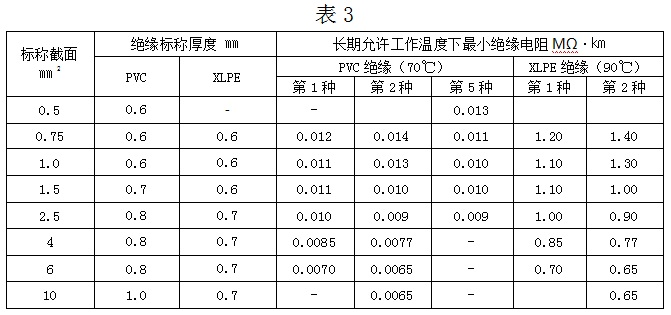

2、絕緣電阻及絕緣標稱厚度符合表3規定

3、成品電纜經受工頻交流3.0kV/5min電壓試驗不擊穿。

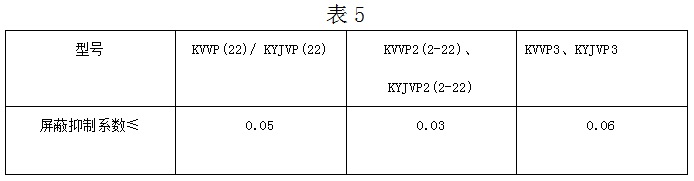

4、屏蔽型控制電纜屏蔽抑制系數

5、對于阻燃型電纜，其阻燃等級要求符合GB/T19666-2005的規定，并通過GB/T18380-2001規定的相應阻燃等級的火焰條件下的燃燒試驗，客戶沒有提出阻燃等級要求的按C類阻燃電纜生產

6、對于耐火型電纜，其耐火等級要求符合GB/T19666-2005的規定，并通過GB/T19216-2003規定的相應耐火等級的火焰條件下的電纜的線路完整性燃燒試驗，客戶沒有提出耐火等級要求的按B類耐火電纜生產

7、對于無鹵低煙型電纜，其無鹵性能符合GB/T17650-1998規定的要求，低煙性能符合GB/T17651-1997規定的要求。

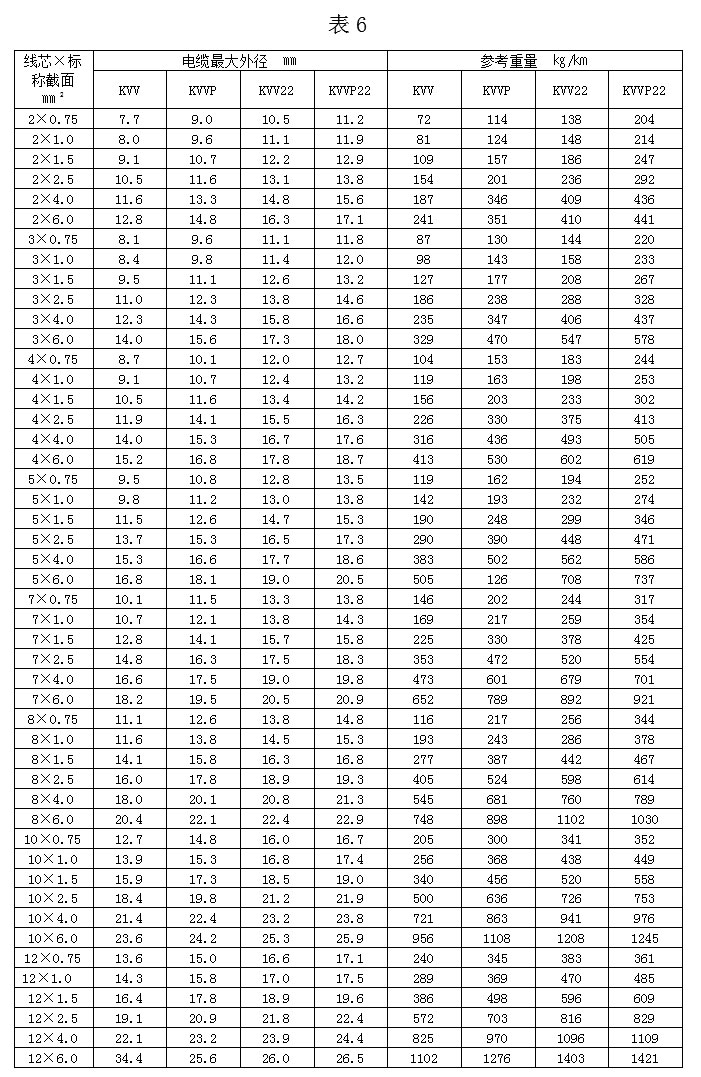

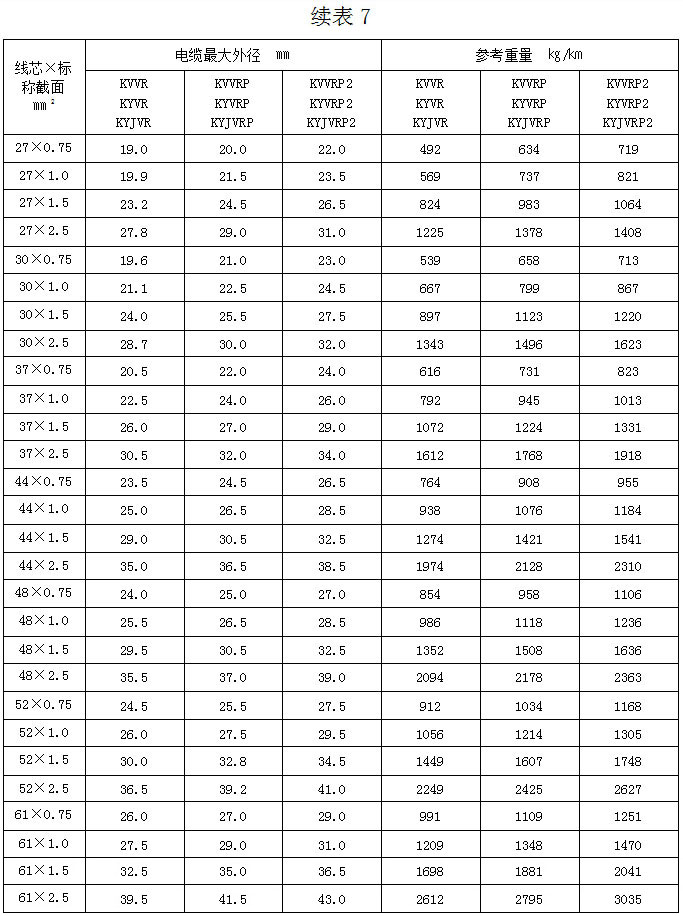

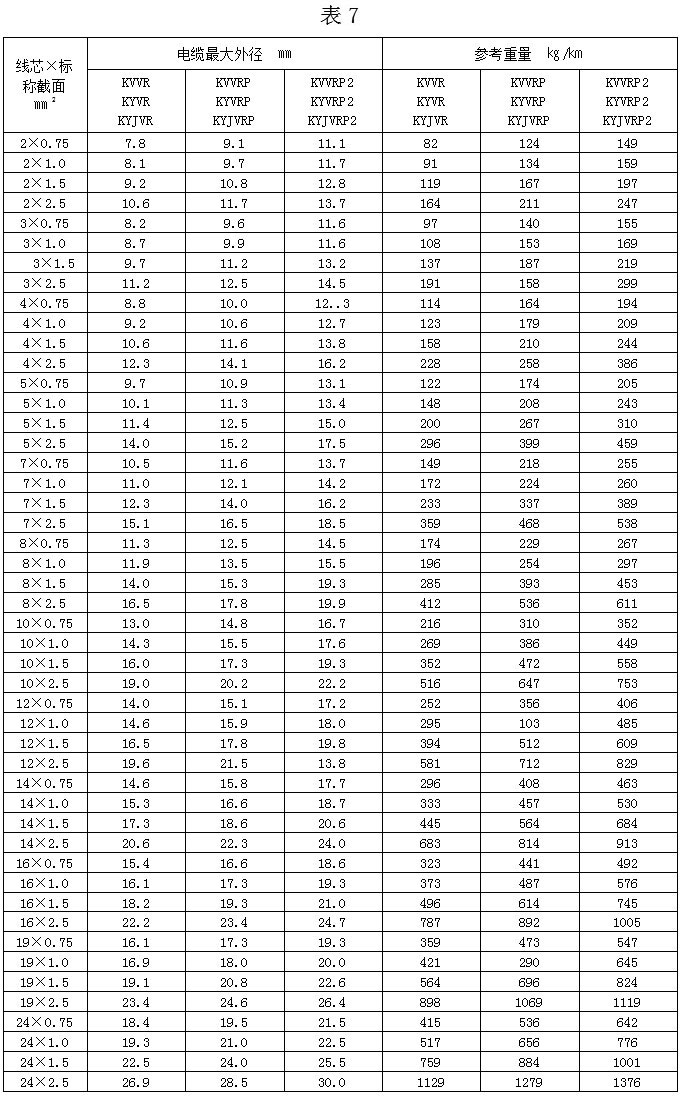

典型產品電纜結構參數（參考值）
